Medidas de Controle de Risco

ATENÇÃO: NÃO CONSEGUE VER O VÍDEO ACIMA? Clique Aqui O vídeo abrirá em outra aba. Após assistí-lo, feche a aba para continuar o treinamento.



Desenergização

O procedimento para desenergização ao contrário do que muitos pensam, não consiste apenas em desligar um disjuntor ou abrir uma chave. É um processo relativamente complexo que, de acordo com a NR-10 deve obedecer à seguinte sequência:



1. Seccionamento;
2. Impedimento de reenergização;
3. Constatação da ausência de tensão;
4. Instalação de aterramento temporário com equipotencialização dos condutores dos circuitos;
5. Proteção dos elementos energizados existentes na zona controlada;
6. Instalação da sinalização de impedimento de reenergização;



A desenergização deve ser realizada por no mínimo duas pessoas. Segue a descrição de cada um dos procedimentos:



Seccionamento



O processo de seccionamento deve ser iniciado pela abertura do disjuntor, pois uma instalação elétrica sob carga tem correntes elevadas e a interrupção da corrente elétrica cria um arco elétrico (lembrando que quanto maior for a corrente elétrica maior será o arco). Logo, o equipamento que vai “abrir o circuito” sob carga deve ter capacidade de extinguir o arco elétrico.



Nesse processo muitos trabalhadores incorrem em um erro comum. Como todos sabem se o circuito estiver aberto de forma que seja possível identificar sua abertura visualmente, a segurança conferida ao processo é maior, por esse motivo os circuitos contam também com chaves seccionadoras; entretanto, essas chaves não têm capacidade para extinguir o arco elétrico. O erro comum é abrir a chave seccionadora sob carga, fazendo isso o trabalhador está se expondo ao risco de arco elétrico.



Logo, primeiro deve-se manobrar o disjuntor, para que somente depois seja possível a abertura do circuito que possibilite verificação visual, como abertura da chave seccionadora ou retirada dos fusíveis.





Impedimento de Reenergização



O impedimento de reenergização, consiste em formas de impedimento de reenergização acidental do circuito. Para atender a este item recomenda-se retirar os fusíveis do local, extrair o disjuntor quando possível ou mesmo fazer uso de cadeados ou lacres. No caso de chaves seccionadoras de alta tensão, geralmente, o impedimento de reenergização é feito por meio de cadeados, que travam a haste de manobra.

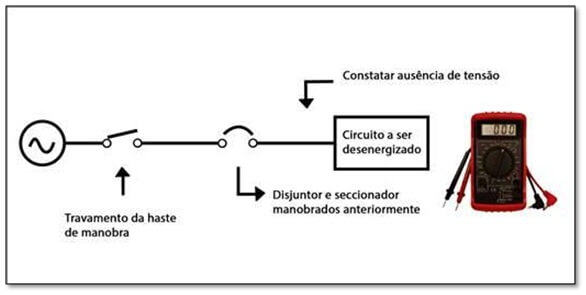

Constatação da ausência de tensão



Muitas vezes a constatação da ausência de tensão é feita por meio de voltímetros instalados no próprio painel e/ou sinais luminosos. Caso esses não existam a constatação deve ser feita com um voltímetro que esteja com o seletor no nível de tensão adequado.





Instalação da Sinalização de Impedimento de Energização



Somente depois de todas as etapas descritas anteriormente a sinalização deve ser colocada no circuito. A sinalização é colocada com o objetivo de diferenciar os equipamentos/circuitos energizados, dos circuitos desenergizados, além disso serve para alertar os demais trabalhadores, para que não tentem energizar o circuito. Lembrando que os trabalhos são iniciados apenas após autorização e ao término das atividades no processo de reenergização, não se deve esquecer de retirar a sinalização.
